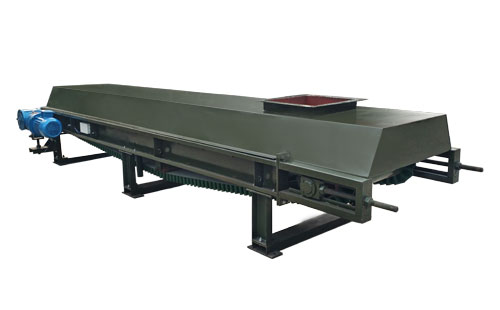

輸送桃花黄色视频保護控製裝置的硬件電路由三大部分組成∶故障檢測、故障報警和故障顯示。其具體設計如下：

　　（1）故障檢測分為煤位的高低、溫度、煙霧、跑偏、撕帶、中停以及開車等故障。此部分考慮到數量較多，而單片機的管腳有限，因此在這些故障信號進入單片機前加入一個編碼器，在此選擇具有邏輯電平轉換功能的CMOS單路8通道模擬多路複用器/多路解複用器CD4051。

　　（2）故障報警電路需要選用一個控製芯片。這個芯片必須具備的條件是;①具有錄放功能;②多段信息處理;③錄放時間較長。在此選用ISD2560係列芯片。

　　（3）故障顯示電路。為了能更清晰、簡單地知道是哪一台輸送桃花黄色视频出了問題，選擇數碼管靜態顯示與發光二極管相結合的方式顯示。為了解決靜態顯示管腳的問題，在它們之間加入一個8位輸出鎖存移位寄存器74LS595。

　　（4）電路出現故障檢修時，因為需要停止輸送機，所以在電路上設計了人工開、人工停、停本台、停外台。為了給顯示電路設定初值，以及方便觀察上一台或是下一台的狀態，增加了加1鍵、減1鍵、設定鍵;為了防範膠帶的速度過快而造成故障，將測速設計為外部中斷，以便陽隨時監測。另外，要求一台出了問題，能對後麵的輸送機進行控製，因此必須讓單片機之間隨時保持通信。

　　（5）為了減小現場傳感器帶給輸送桃花黄色视频的幹擾，除了使用屏蔽電纜外，在信號送到單片機前，先是進行阻容濾波，並且使用光電耦合隔離。
