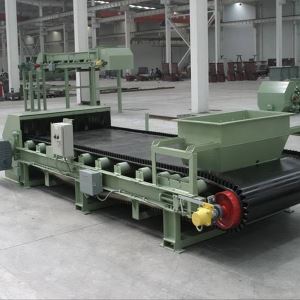

一、秤體結構

　　1、稱量裝置：由稱重框架和稱重托輥組成。稱重框架由兩組連接的十字簧片懸掛支撐，輸送桃花黄色视频皮帶上物料的重量通過稱重輥作用在稱重傳感器上，機架上裝有稱重裝置和稱重支架，整個稱重係統無水平和橫向位移，無摩擦效應，不用維護。

　　2、機架：是輸送桃花黄色视频的基礎部件，各功能部件均安裝在此機架上， 構成桃花黄色视频的機械秤體。

　　3、驅動裝置：包括電機和減速機，電機通過法蘭與減速機直接相連。 減速機具有體積小、速比大的特點，並且是通過空心軸與主動滾筒連接，不采用連軸器，具有結構緊湊的優點。

　　4、主、從動滾筒及環形橡膠運輸帶：完成物料的輸送與喂料。

　　5、托輥：用於承受倉壓及保障物料在稱重過程中的平穩性。

　　6、卸料罩：保障物料順利進入生產流程，阻止粉塵汙染環境。

　　7、供料料鬥：根據物料的不同特性，輸送桃花黄色视频配有用於散狀物料的T型料鬥，用於易起拱物料的帶有振動器的V型料鬥，用於傾瀉性物料有S1和S2型料鬥。

　　8、自動張緊裝置：保障帶具有恒定張力，利於精度穩定。

　　9、擋料裝置：阻止物料從料鬥閘門流出後散落、外溢,保障設備正常運轉。

　　10、皮帶外表麵清掃裝置及犁形內表麵清掃器：阻止皮帶沾料，有益於輸送桃花黄色视频增加計量精度並能阻止皮帶因卡料造成損壞。

　　11、跑偏自動開關：皮帶跑偏越過允許值時報警，阻止造成生產設備事故。

　　12、標定砝碼：用於桃花黄色视频的靜態、動態標定。

　　二、係統的組成

　　輸送桃花黄色视频係統包括機械和電氣兩大部分：

　　1、機械部分主要是秤體、電機、減速機以及料鬥。秤體上裝有稱重傳

　　感器、速度傳感器、跑偏開關和接線盒等。

　　2、電氣部分包括控製櫃內的控製儀表、空氣開關、變頻調速器和接線端子等。
